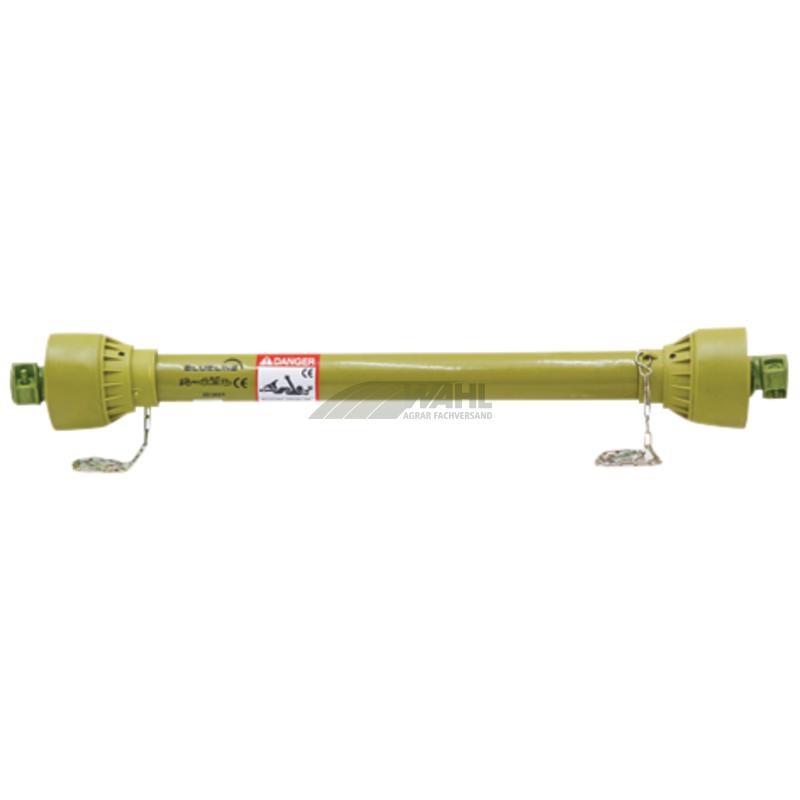

BLUELINE Gelenkwelle B4 710 mm

Die Blueline Gelenkwelle B4 ist eine Standardgelenkwelle für den Zapfwellenantrieb zwischen Traktor und geeignetem Anbaugerät.

Vorteile auf einen Blick

• Fünf Längen verfügbar: Die zusammengeschobene Länge kann passend zur vorgesehenen Traktor-Geräte-Kombination gewählt werden.
• Beidseitig einheitlicher Anschluss: A- und B-Profil sind jeweils mit 1 3/8 Zoll und 6 Zähnen ausgeführt.
• Schiebestifte an beiden Seiten: Das Verschlusssystem ermöglicht die Befestigung an den passenden Anschlüssen von Traktor und Anbaugerät.
• Für zwei Zapfwellendrehzahlen ausgelegt: Technische Leistungs- und Drehmomentangaben liegen für 540 und maximal 1.000 U/min vor.
• Einheitliche technische Ausführung: Alle fünf Längen gehören zur Baugröße B4 und besitzen die Profilpaarung P6/P5.
• Bedienungsanleitung enthalten: Die erforderlichen Informationen zur Bedienung werden mitgeliefert.

Produktdaten

• Baugröße: B4
• Typ: Standardausführung
• Profil: italienisches System
• A-Profil: 1 3/8 Zoll, 6 Zähne
• B-Profil: 1 3/8 Zoll, 6 Zähne
• Profilpaarung: P6/P5
• Kreuzgröße A-Profil: 27 × 74,6 mm
• Kreuzgröße B-Profil: 27 × 74,6 mm
• Verschlusssystem: Schiebestift/Schiebestift
• Leistung bei 540 U/min: bis 35 PS/26 kW
• Leistung bei maximal 1.000 U/min: bis 53 PS/39 kW
• Drehmoment bei 540 U/min: 460 Nm
• Drehmoment bei 1.000 U/min: 370 Nm

Verfügbare Längen (LZ – Länge zusammengeschoben)

• 560 mm
• 710 mm
• 860 mm
• 1.010 mm
• 1.210 mm

Lieferumfang

• 1 × Blueline Gelenkwelle B4 in der gewählten Länge
• 1 × Bedienungsanleitung

Warum unsere Blueline Gelenkwelle B4?

Die Blueline Gelenkwelle B4 ist für die Kraftübertragung über den Zapfwellenantrieb zwischen einem Traktor und einem geeigneten Anbaugerät vorgesehen. Als Standardausführung der Baugröße B4 ist sie in fünf zusammengeschobenen Längen erhältlich: 560, 710, 860, 1.010 und 1.210 mm. Dadurch kann die benötigte Ausführung entsprechend der vorgesehenen Traktor-Geräte-Kombination ausgewählt werden.

An beiden Seiten verfügt die Gelenkwelle über ein Profil mit 1 3/8 Zoll und 6 Zähnen. Die Kreuzgröße beträgt sowohl am A-Profil als auch am B-Profil 27 × 74,6 mm. Als Profilpaarung kommt P6/P5 im italienischen System zum Einsatz. Das beidseitige Verschlusssystem mit Schiebestift dient zur Befestigung an den passenden Anschlüssen.

Für den Betrieb bei 540 U/min ist die Blueline Gelenkwelle B4 bis 35 PS beziehungsweise 26 kW und für ein Drehmoment von 460 Nm ausgelegt. Bei maximal 1.000 U/min betragen die angegebenen Werte bis 53 PS beziehungsweise 39 kW und 370 Nm.

Die Anschlussprofile, Kreuzgrößen sowie Leistungs- und Drehmomentwerte sind bei allen fünf verfügbaren Längen gleich. Damit lässt sich die zusammengeschobene Länge auswählen, ohne dass sich die weiteren angegebenen technischen Merkmale der Baugröße B4 ändern. Eine Bedienungsanleitung ist bei jeder Ausführung im Lieferumfang enthalten.

Jetzt bestellen und die Blueline Gelenkwelle B4 in der benötigten zusammengeschobenen Länge für den Zapfwellenantrieb auswählen.
