Trafos und Heizkabel

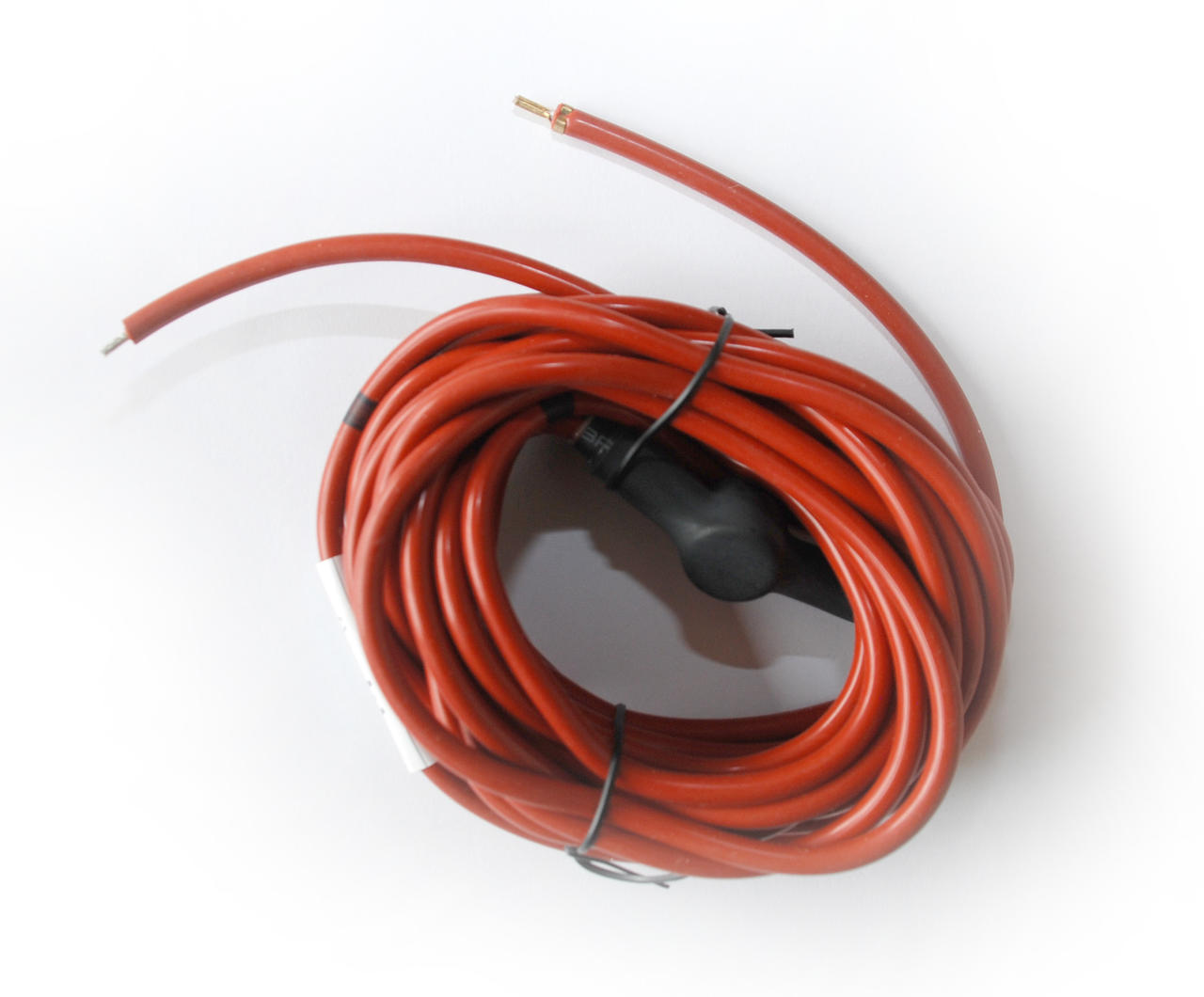

Heizkabel 24 VZur Beheizung von Wasserleitungen. Für eine bessere Übertragung der Temperatur des Heizkabels auf die Wasserleitung empfehlen wir über das Heizkabel das Alu-Klebeband ALU 88 zu wickeln. Auch für Kunststoff-Leitungen geeignet, dabei bitte nur PE-Rohre verwenden, die für Warm- und Kaltwasser geeignet sind. Zur Wärmeverteilung bei PE-Rohren, Alu-Klebeband ALU 88 zuerst direkt auf das PE-Rohr kleben, danach erst das Heizkabel verarbeiten. Weitere Isolierung z.B. mit handelsüblichen Armaflex-Isolierungen. Heizkabel für Zuleitungsrohre. Kabel nicht kürzen!

Für Kunststofftränkebecken HP20 oder SH30 heizbar 230V, ohne Rohrbegleitheizung.Passend für folgende Art. Nr.:141553140491

Für Kunststofftränkebecken HP20 oder SH30 heizbar 24V, ohne Rohrbegleitheizung.Passend für folgende Art. Nr.:141551140493

hält Ihre Wasserleitung bis max. -45 °C frostfreiintegriertes Frostschutzthermostat (Einschalttemperatur ca. +3 °C, Ausschalttemperatur ca. +13 °C)nicht geeignet für Heizungsrohrebei zusätzlicher Isolierung das Thermostat nicht mitisolierenSchützen Sie den Bereich, den die Tiere anknabbern können mit einem Verbissschutz (Art.nr. 140866)Was ist bei 230 V Heizleitungen zu beachten:Heizkabel immer an der Rohrunterseite anbringendie Wasserleitung muss geerdet seindie 230 V-Heizkabel sind steckerfertig und an eine Stromversorgung mit Schutzschalter (FI-Schalter 30 mA) anzuschließendie Heizkabel dürfen nicht gekürzt werden und sollten daher bereits in richtiger Länge bestellt werdenRestlängen können in Windungen um das Rohr gewickelt werden (beachten Sie, dass hier ein Windungsabstand von mind. 15 mm eingehalten werden muss)Heizkabel nicht knicken und den max. Biegeradius von ca. 50 mm beachtendie Heizkabel können mit Isolierband oder mit Alu-Folie (Art.nr. 140445) am Rohr befestigt werdenbei der Verwendung an Kunststoffrohren muss das Rohr vor der Verlegung des Heizkabels mit Alu-Folie (Art.nr. 140445) umwickelt werdendie Rohrleitung und das Heizkabel sollte mit einer Isolierung von mind. 13 mm isoliert werdendas Thermostat des Heizkabels sollte an der kältesten Position der Rohrleitung angebracht werdendas Thermostat darf nicht isoliert werdenkeine 230 V-Heizleitungen im Verbissbereich von Tieren verwendennich geeignet für Dachrinnen oder andere Anwendungen mit mechanischer Belastung

Frostschutzheizkabel für Dachrinnen und Rohrleitungenerhältlich:Länge 5 m / 100 W / Durchmesser 6 mmLänge 10 m / 200 W / Durchmesser 6 mmLänge 15 m / 300 W / Durchmesser 6 mmLänge 20 m / 400 W / Durchmesser 6 mmLänge 25 m / 500 W / Durchmesser 6 mmLänge 40 m / 800 W / Durchmesser 6 mmLänge 50 m / 1000 W / Durchmesser 6 mmDas steckerfertige, für Dachrinnen- und Rohrleitungen entwickelte Heizkabel erfüllt die Anforderungen an die Festigkeitsklasse M2 nach IEC60800:2009, um Dachrinnen und Rohrleitungen sicher frostfrei zu halten.Durch die hohe Heizleistung von 20 Watt pro Meter hält das Heizkabel Dachrinnen, Fallrohre und Rohrleitungen auch bei sehr niedrigen Temperaturen frostfrei. Der integrierte Temperaturschalter schaltet zuverlässig das Heizkabel bei einer Temperatur von +3 °C ein und bei +12 °C wieder aus.für Dachrinnen geeignet: Festigkeitsklasse M2steckerfertiges Heizkabel zur einfachen Montageintegriertes Thermostat für energiesparenden Einsatzhohe Schutzklasse: IPX7geeignet für Wasserleitungen aus Metallinkl. Schutzkontaktstecker für eine hohe SicherheitLänge Anschlusskabel: 2 mIPX7Schutzklasse: IHinweis:Bitte beachten Sie, dass jeder Heizkabelanschluss über einen separaten FI-Schutzschalter abgesichert werden muss.Das Heizkabel ist vor scharfen Kanten, z.B. am Übergang von Dachrinne zum Fallrohr, durch die Verwendung eines Kantenschutzes zu schützen.Das Heizkabel darf sich an keiner Stelle selbst oder ein anderes Heizkabel berühren, überlappen oder kreuzen. Um eine Berührung dauerhaft auszuschließen, wird ggf. die Verwendung geeigneter Abstandhalter empfohlen.Rohrleitungen, Metalldachrinnen, Schutzrohre und Ummantelungen aus Metall sind aus Sicherheitsgründen vor der Verlegung zu erden.

Für Kunststofftränkebecken HP20 oder SH30 heizbar 230V, mit Rohrbegleitheizung.Passend für folgende Art. Nr.:141552140490

Für Kunststofftränkebecken HP20 oder SH30 heizbar 24V, mit Rohrbegleitheizung.Passend für folgende Art. Nr.:141570140492

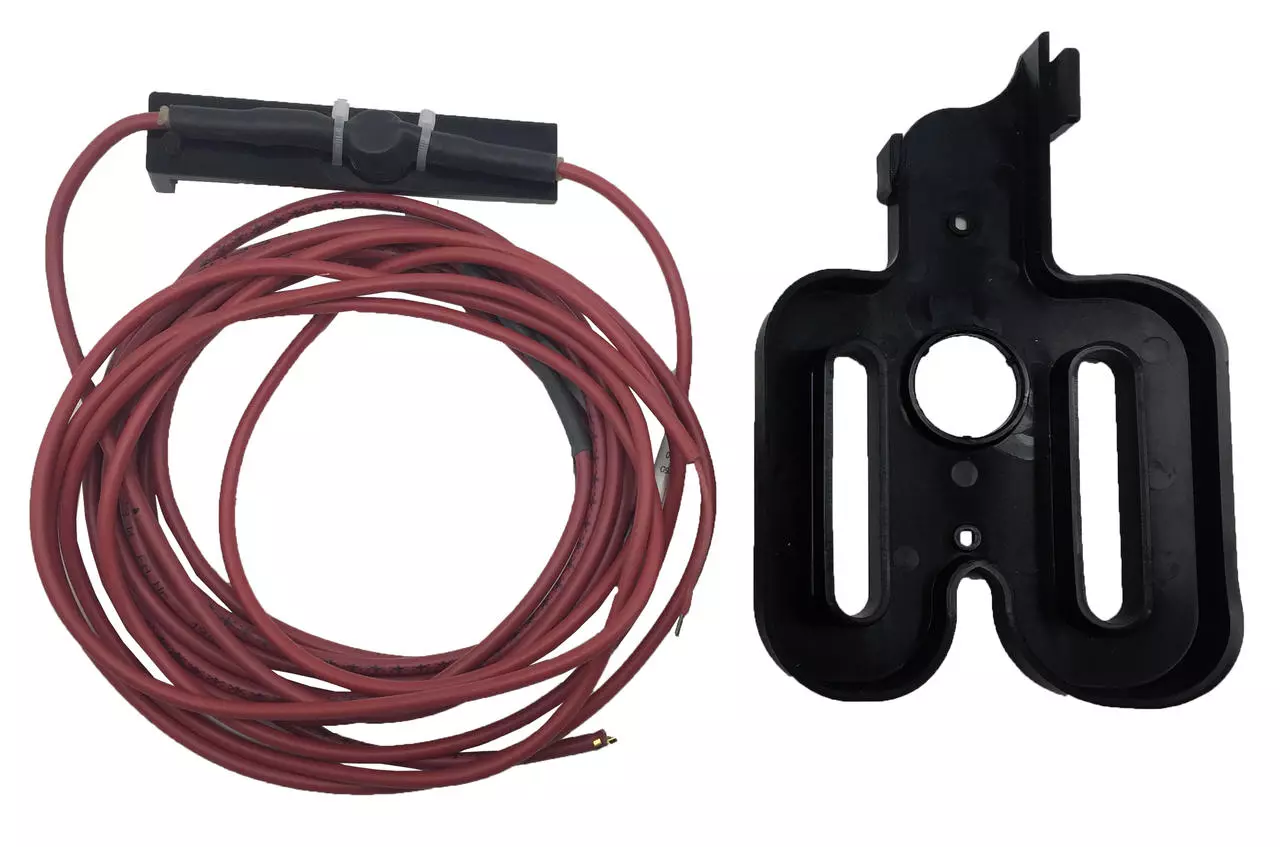

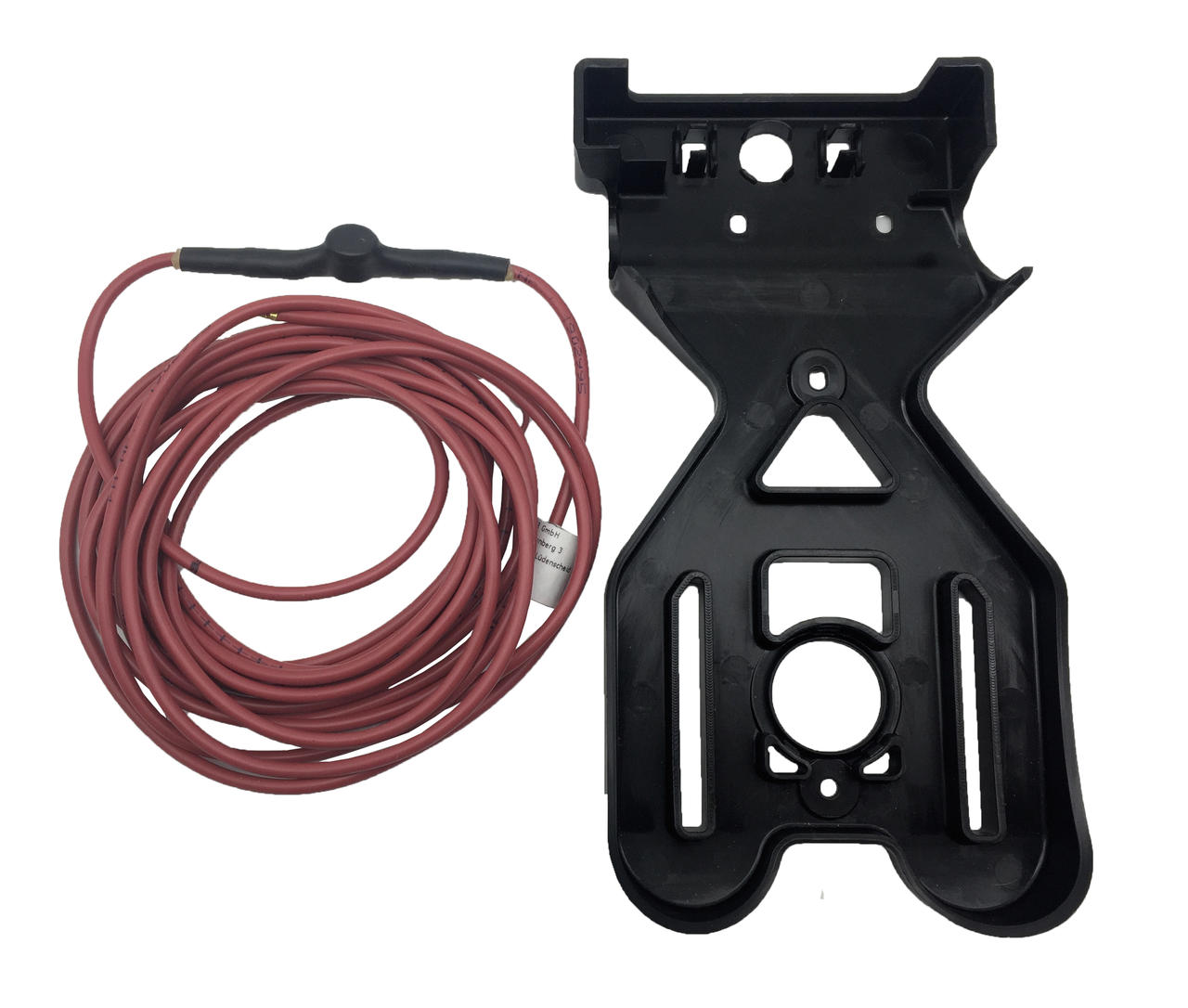

Heizkabel inklusive Abdeckung mit integriertem Thermostat zur Temperierung ausschließlich der Tränkeschale und des Tränkeventils.Frostschutz bis ca. -25°C

Heizkabel inklusive Abdeckung mit integriertem Thermostat zur Temperierung ausschließlich der Tränkeschale und des Tränkeventils.Frostschutz bis ca. -35 °C.

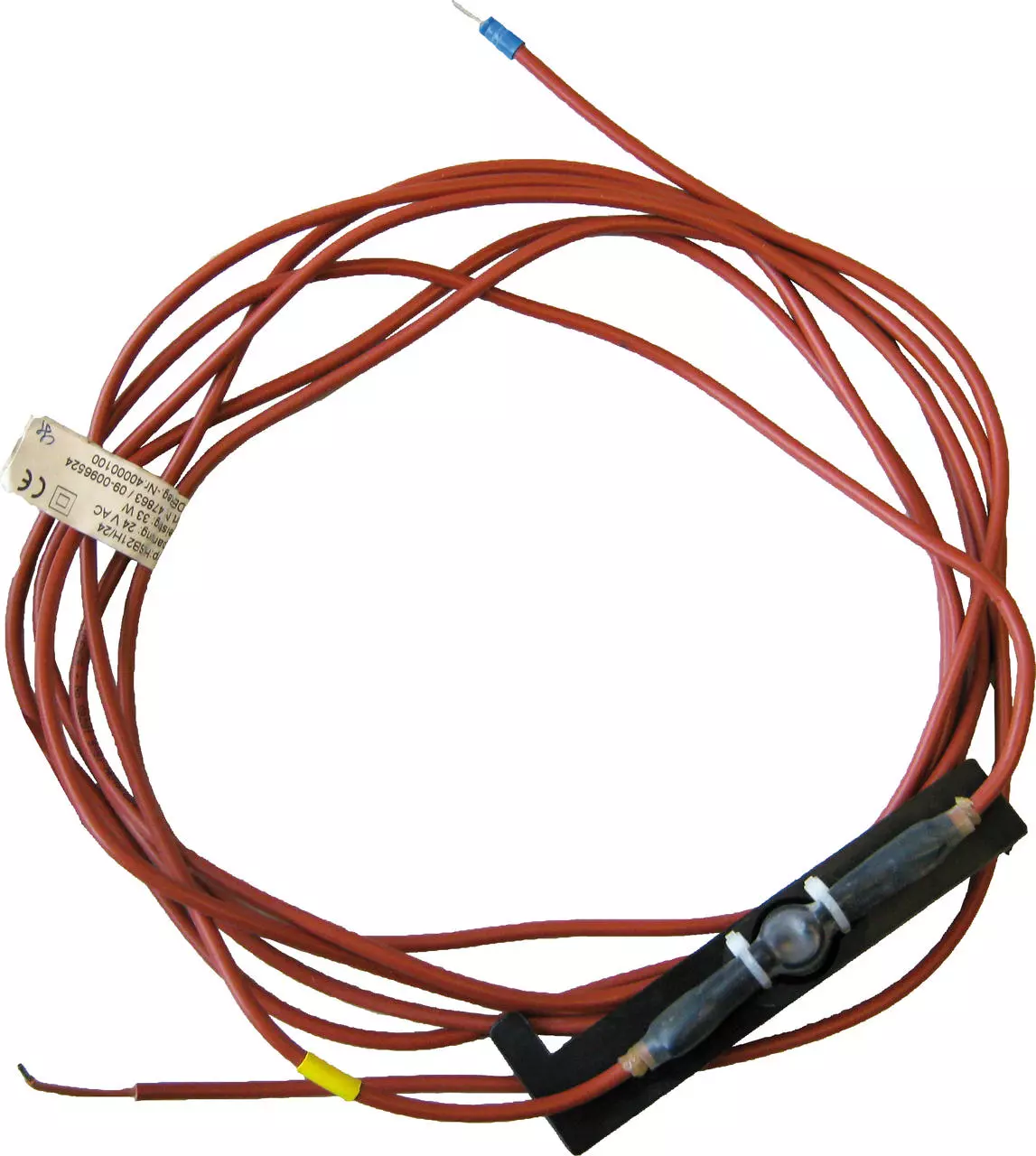

Heizkabel mit integriertem Thermostat zur Temperierung ausschließlich der Tränkeschale und des Tränkeventils.Frostschutz bis ca. -30 °C.

Die Abdeckung schützt das Heizkabel an der Tränkebeckenunterseite optimal gegen Verbiss oder sonstige Beschädigungen.

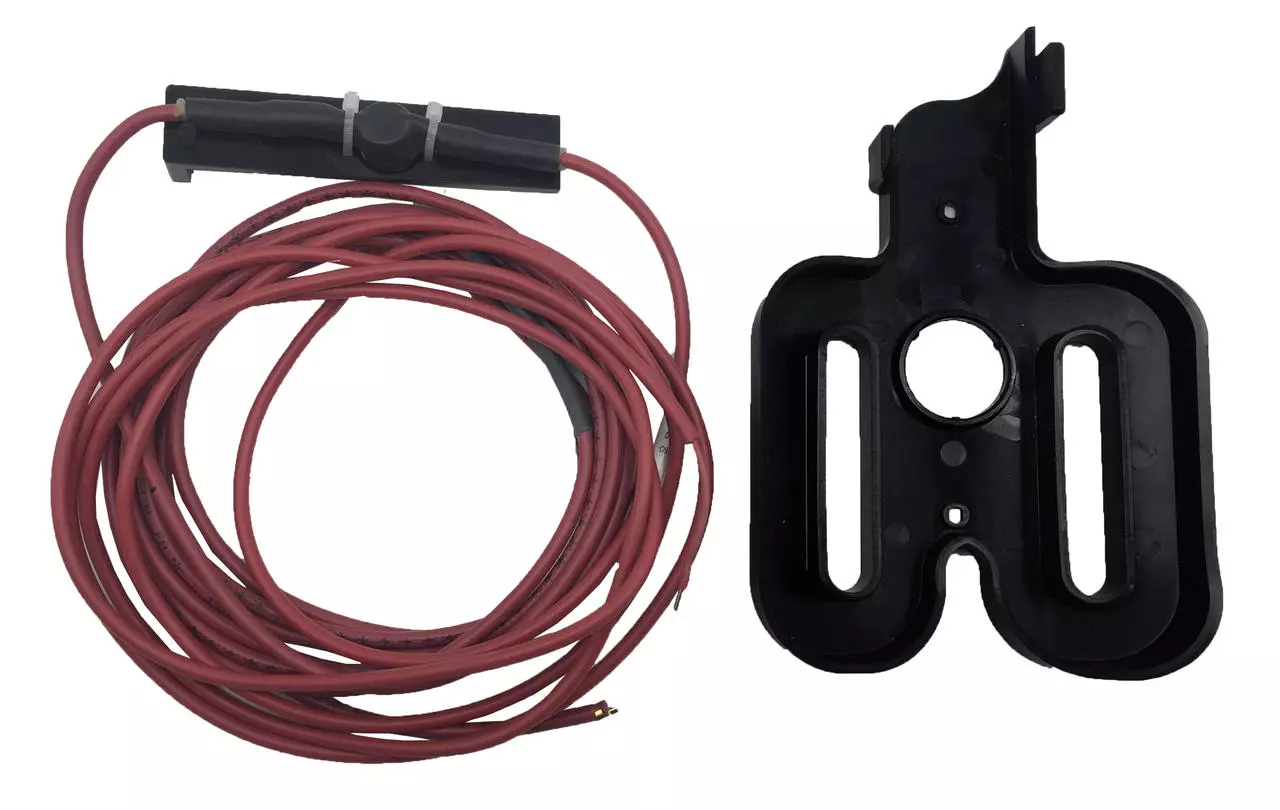

Heizkabel inklusive Abdeckung mit integriertem Thermostat zur Temperierung der Tränkeschale des Tränkeventils und bis zu 2 m Rohrleitung (mind. 1 Meter, max. 2 Meter).Frostschutz bis ca. -25 °C

Heizkabel mit integriertem Thermostat zur Temperierung der Tränkeschale, des Tränkeventils und bis zu 2 m Rohrleitung (mind. 1 Meter, max. 2 Meter).Frostschutz bis ca. -30 °C.

Heizkabel inklusive Abdeckung mit integriertem Thermostat zur Temperierung der Tränkeschale des Tränkeventils und bis zu 2 m Rohrleitung (mind. 1 Meter, max. 2 Meter).Frostschutz bis ca. -35 °C.

transformiert die Spannung von 230 Volt auf 24 Voltverwendbar für alle Frostfrei-TränkebeckenKurzschluss- und Überlastungsschutz durch leicht ersetzbare Kfz-Sicherung im Ausgangsstromkreisdie Transformatoren sind zusätzlich durch einen integrierten Temperaturbegrenzer vor Überhitzung abgesichert (automatische Rückstellung nach Abkühlung)Welcher Transformator ist zu wählen?Wenn Sie ein Tränkebecken mit 80 W Leistung (P ) betreiben wollen, genügt ein Trafo mit 100 W. Wollen Sie zusätzlich noch ein Heizkabel mit 24 V anschließen, so zählen Sie einfach die Leistungsaufnahme (= Wattangabe) des Kabels hinzu. Berücksichtigen Sie auch den Leistungsverlust durch Zuleitungen (siehe Berechnungsbeispiel). So erhalten Sie die erforderliche Mindestleistung des Trafos. Bemessen Sie den Trafo nicht zu genau um einen Puffer für Erweiterungen zu haben.Berechnungsbeispiel für Transformator:5 x Tränkebecken mit Leistungsaufnahme 100 Watt = 500 Watt4 x Frostschutz-Heizleitung 24 V mit je 30 Watt = 120 Watt1 x Frostschutz-Heizleitung 24 V mit je 15 Watt = 15 WattVerbraucherleistung Gesamt 635 WattBerücksichtigung der Leitungsverluste (pauschal 15 %)635 Watt x 1,15 = 730 WattEs sind somit zwei Transformatoren mit je 400 Watt Leistung zu wählen.AC24V 60VA 230V 50/60Hz. IP20 CE nach VDE 0570 EN61558  I=2,5A
